储氢气瓶是氢燃料电池汽车产业中的关键储运设备，广泛应用于加氢站及车载储氢领域。目前，已实现商业化应用的高压储氢气瓶分为Ⅰ型、Ⅱ型、Ⅲ型及Ⅳ型，其中Ⅲ型及Ⅳ型瓶皆为碳纤维全缠绕，主要应用于车载储氢系统。

在Ⅲ型、Ⅳ型气瓶的生产线中，通过自动化成型设备可完成气瓶的率制造，同时，生产线还配备高精度的检测系统，用于监控产品的质量，确保每一个气瓶都符合严格的安全标准。

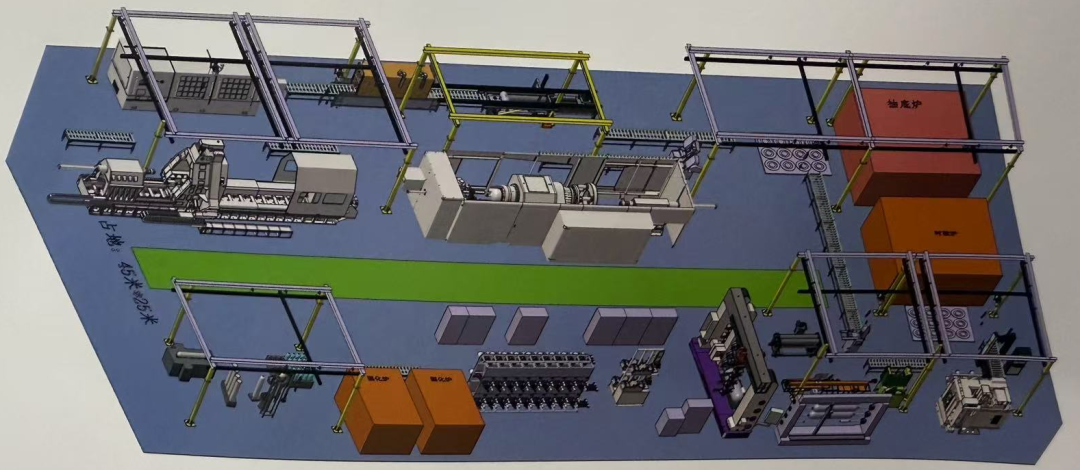

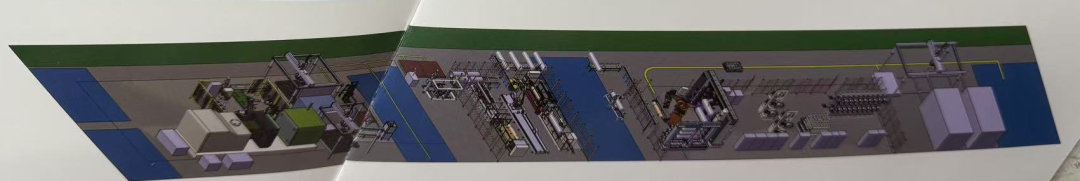

Ⅲ型储氢瓶生产线

Ⅳ型储氢瓶生产线

一、缠绕机

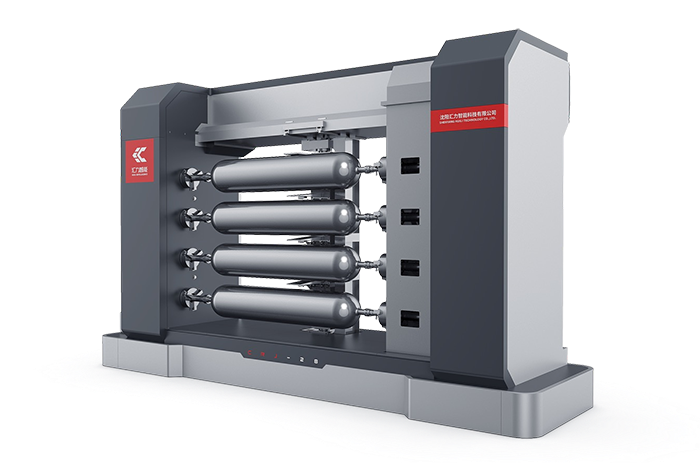

1、龙门缠绕机

此设备为四维多工位全自动缠绕机，具有软件自动控制、四轴(五轴)联动、多种张力控制系统选择等特点。

设备运行稳定性、可靠性高。可进行螺旋、环向、停留、性、零度等线型的精密、高速缠绕。具有自动化程度高、技术、操作简单、便于维护等优点。该设备技术水平已经达到国际同类产品水平。

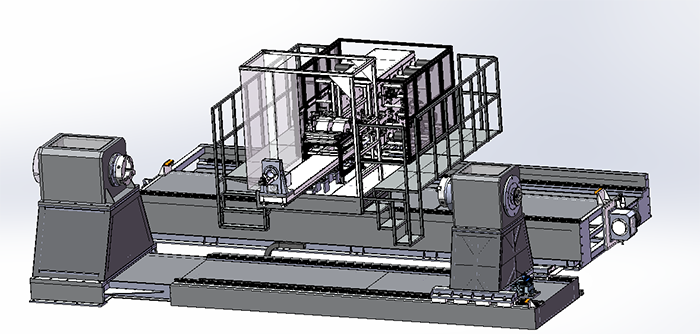

2、卧式缠绕机

该缠绕机具有软件自动控制、四轴联动、多种张力控制系统选择等特点。

能够适用碳纤维、玻璃纤维及有机纤维等缠绕工艺要求，能进行罐体(等开口及不等开口)、管道、球体、锥体、组合体等回转体及方形制品的缠绕。缠绕机具备自动刮胶、外径在线检测、原位称重等功能。

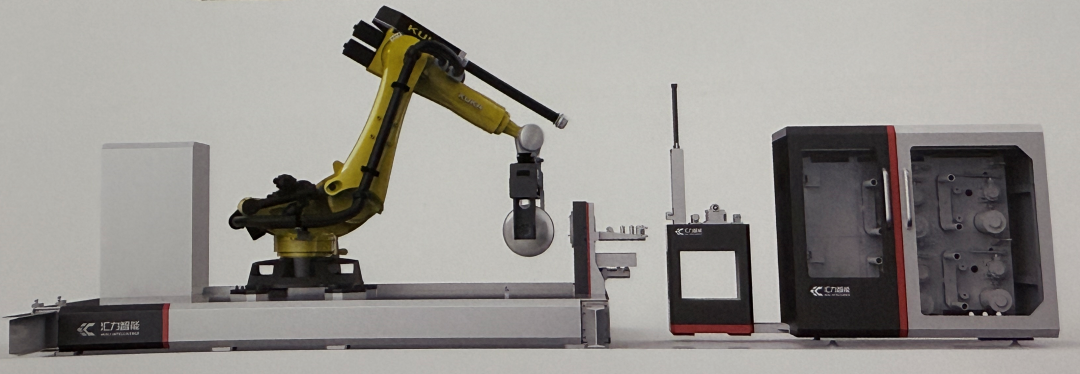

3、机器人缠绕机

该设备以机器人和自动张力系统为主体开发的一套适用于罐体类压力容器的自动缠绕，设备以机器人驱动罐体内胆运动，配合全自动张力系统，将纤维按设定程序完成自动缠绕的设备。其优点:

• 设备柔性强，可应对小批量多品种快速换型；

• 占地面小；

• 可扩展性强；

• 成本优。

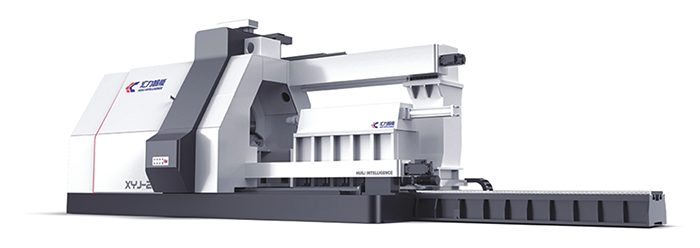

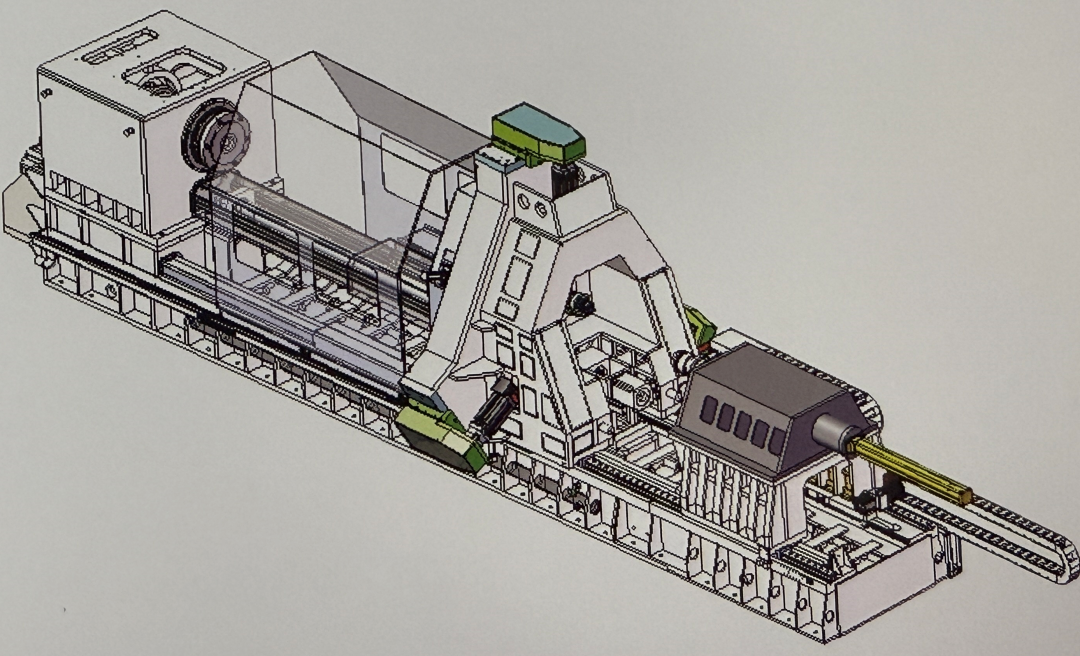

二、强旋机

强旋机是无形切削加工成形，主要用于各种空心薄壁回转体零件旋压成形，特别适用于筒形零件的旋压成形和汽车车轮、轮辐、轮载的旋压成形，可以通过正旋对带底的工件或通过反旋对筒形工件进行强力旋压成形。同时设计工装，可实现异形零件旋压成形

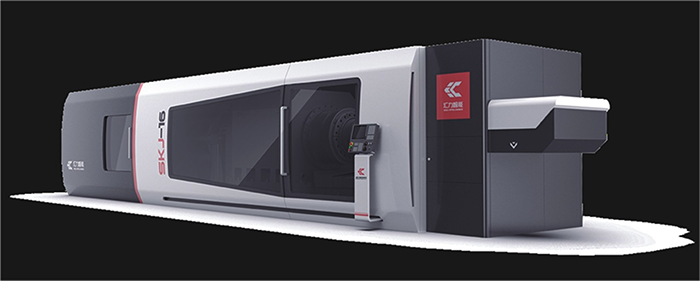

三、收口机

数控旋压收口机用于制造各种规格无缝气瓶及无缝内胆。具有控制系统稳定可靠，编程、调试、操作及维修等方便快捷的特点。其稳定性、可靠性可以满足各种规格气瓶收口的工艺要求。

四、检测系统

1、水压试验机

气瓶水压试验机适用于各类型气瓶的水压耐压强度实验，残余变形量测试(包含内测法和外测法两种测试方法)，设备严格按照GB/T9251气瓶水压实验方法进行设计制造，广泛适用于气瓶生产厂家及气瓶检测检验单位。

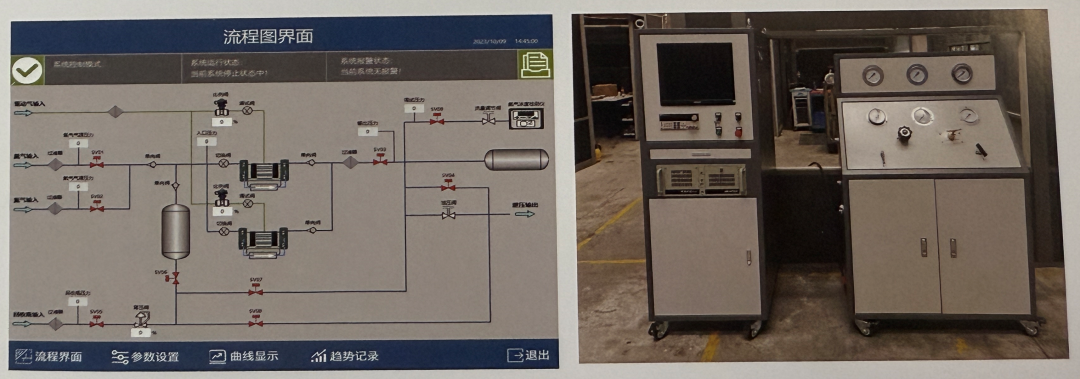

2、气瓶气密试验机

气瓶气密试验机适用于气瓶或压力容器的气密性检测，可以分为沉水法和氨检法两种试验方法，设备严格按照 GBT 12137 气瓶气密性实验方法进行设计制造，广泛适用于气瓶生产厂家及气瓶检测检验单位

3、气瓶脉冲疲劳试验机

气瓶脉冲疲劳试验机用于高压气瓶成品进行疲劳脉冲试验，属于抽检破坏性试验，旨在考核气瓶是否能够承受足够次数的高压、快速的载荷冲击和静态耐压能力，验证研制的合理性，设备严格按照 GB/T 9252瓶疲劳试验方法进行设计制造，广泛适用于气瓶生产厂家及气瓶检测检验单位

4、气瓶爆破试验机

气瓶爆破试验机适用于各类型气瓶的爆破变形量和屈服压力测试，通过压力-进水量-时间曲线来自动判断爆破压力值并找出屈服点，设备严格按照GB/T15385 气瓶水压实验爆破方法进行设计制造，广泛适用于气瓶生产厂家及气瓶检测检验单位。
